트리(Tree)

트리는 계층적 관계를 표현하는 자료구조이다.

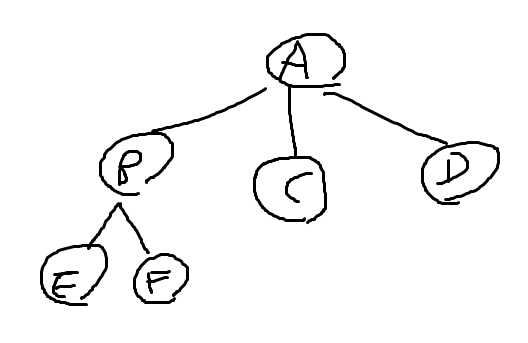

노드(node) : 트리의 구성요소에 해당하는 요소(A, B, C, D)

간선(edge) : 노드와 노드를 연결하는 연결선

루트 노드(root node) : 트리 구조에서 최상위에 존재하는 A와 같은 노드

단말 노드(terminal node) : 아래로 또 다른 노드가 연결되어 있지 않은 노드(E, F)

내부 노드(internal node) : 단말 노드를 제외한 모든 노드



서브 트리 : 큰 트리에 속하는 작은 트리

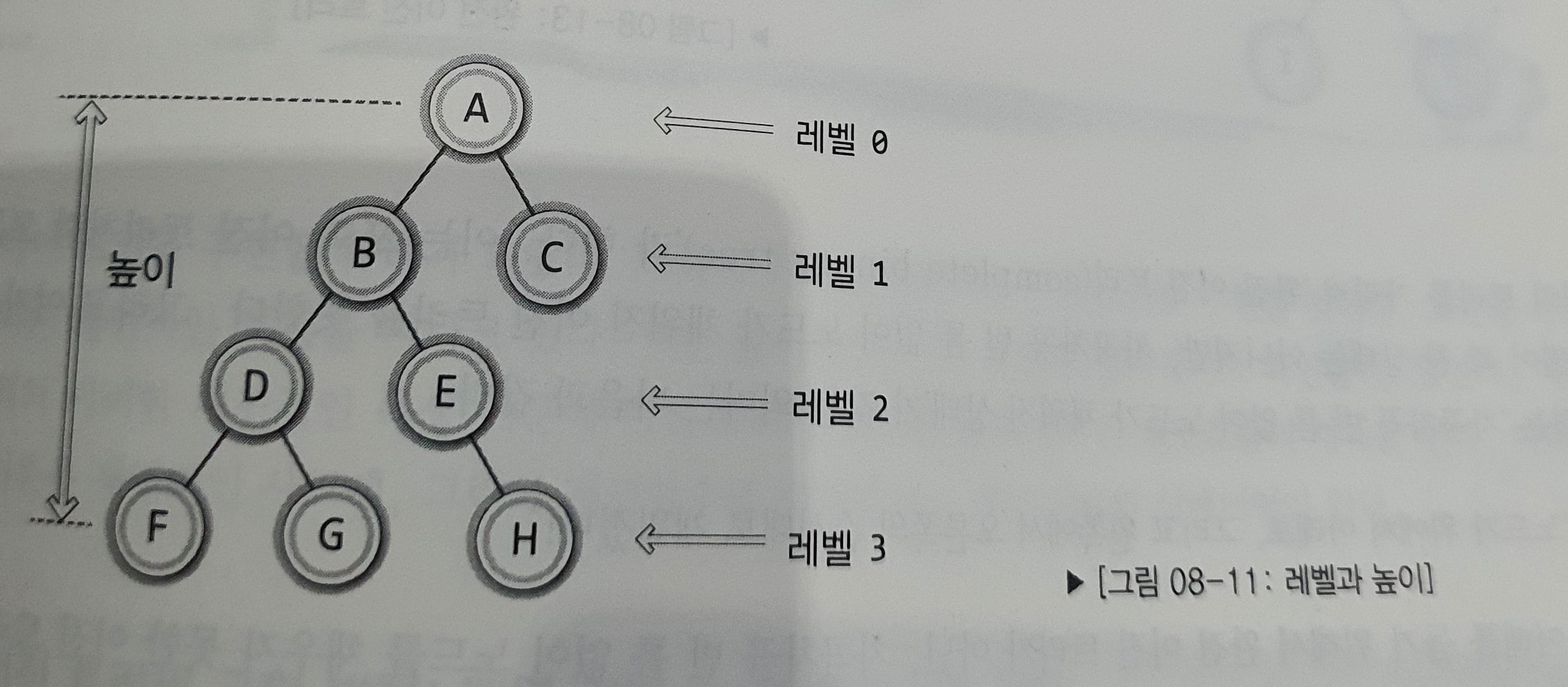

이진 트리(Binary Tree)

1. 루트 노드를 중심으로 두 개의 서브트리로 나뉘어야 한다.

2. 나뉘어진 두 서브 트리도 모두 이진 트리이어야 한다.

(노드가 위치할 수 있는 곳에 노드가 존재하지 않는다면, 공집합 노드가 존재하는 것으로 간주.

물론 공집합 노드도 이진 트리의 판단에 있어서 노드로 인정)



포화 이진 트리(Full Binary Tree) : 모든 레벨이 꽉 찬 이진 트리

완전 이진 트리(complete binary tree) : 모든 레벨이 꽉 찬 상태는 아니지만, 차곡차곡 빈 틈 없이 노드가 채워진

이진 트리(노드가 위에서 아래로, 왼쪽에서 오른쪽의 순서대로)



ex) 이진트리

BinaryTree.h

#ifndef __BINARY_TREE_H__
#define __BINARY_TREE_H__

typedef int BTData;

typedef struct _bTreeNode
{
	BTData data;
	struct _bTreeNode * left;
	struct _bTreeNode * right;
} BTreeNode;

/*** BTreeNode 관련 연산들 ****/
BTreeNode * MakeBTreeNode(void);
BTData GetData(BTreeNode * bt);
void SetData(BTreeNode * bt, BTData data);

BTreeNode * GetLeftSubTree(BTreeNode * bt);
BTreeNode * GetRightSubTree(BTreeNode * bt);

void MakeLeftSubTree(BTreeNode * main, BTreeNode * sub);
void MakeRightSubTree(BTreeNode * main, BTreeNode * sub);

#endif

BinaryTree.c

#include <stdio.h>
#include <stdlib.h>
#include "BinaryTree.h"

BTreeNode * MakeBTreeNode(void)
{
	BTreeNode * nd = (BTreeNode*)malloc(sizeof(BTreeNode));

	nd->left = NULL;
	nd->right = NULL;
	return nd;
}

BTData GetData(BTreeNode * bt)
{
	return bt->data;
}

void SetData(BTreeNode * bt, BTData data)
{
	bt->data = data;
}

BTreeNode * GetLeftSubTree(BTreeNode * bt)
{
	return bt->left;
}

BTreeNode * GetRightSubTree(BTreeNode * bt)
{
	return bt->right;
}

void MakeLeftSubTree(BTreeNode * main, BTreeNode * sub)
{
	if(main->left != NULL)
		free(main->left);

	main->left = sub;
}

void MakeRightSubTree(BTreeNode * main, BTreeNode * sub)
{
	if(main->right != NULL)
		free(main->right);

	main->right = sub;
}

BinaryTreeMain.c

#include <stdio.h>
#include "BinaryTree.h"

int main(void)
{
	BTreeNode * bt1 = MakeBTreeNode();
	BTreeNode * bt2 = MakeBTreeNode();
	BTreeNode * bt3 = MakeBTreeNode();
	BTreeNode * bt4 = MakeBTreeNode();

	SetData(bt1, 1);
	SetData(bt2, 2);
	SetData(bt3, 3);
	SetData(bt4, 4);

	MakeLeftSubTree(bt1, bt2);
	MakeRightSubTree(bt1, bt3);
	MakeLeftSubTree(bt2, bt4);

	printf("%d \n",
		GetData(GetLeftSubTree(bt1)));
	printf("%d \n",
		GetData(GetLeftSubTree(GetLeftSubTree(bt1))));

	return 0;
}



둘 이상의 노드로 이뤄져 있는 서브 트리를 완전히 삭제하려면 서브 트리를 구성하는 모든 노드를 대상으로 free 함수를 호출해야 한다.

순회 : 모든 노드를 방문하는 것

전위 순회(Preorder Traversal) : 루트 노드를 먼저

중위 순회(Inorder Traversal) : 루트 노드를 중간에

후위 순회(Postorder Traversal) : 루트 노드를 마지막에



ex)

BinaryTreeTraverseMain.c

#include <stdio.h>
#include "BinaryTree.h"

void InorderTraverse(BTreeNode * bt)
{
	if(bt == NULL)    // bt가 NULL이면 재귀 탈출!
		return;

	InorderTraverse(bt->left);
	printf("%d \n", bt->data);
	InorderTraverse(bt->right);
}

int main(void)
{
	BTreeNode * bt1 = MakeBTreeNode();
	BTreeNode * bt2 = MakeBTreeNode();
	BTreeNode * bt3 = MakeBTreeNode();
	BTreeNode * bt4 = MakeBTreeNode();

	SetData(bt1, 1);
	SetData(bt2, 2);
	SetData(bt3, 3);
	SetData(bt4, 4);

	MakeLeftSubTree(bt1, bt2);
	MakeRightSubTree(bt1, bt3);
	MakeLeftSubTree(bt2, bt4);

	InorderTraverse(bt1);
	return 0;
}
